Miért válasszon csúszótalpas alállomást a dél-amerikai napelemes projektekhez?

A TAILI Electric élen jár a személyre szabott tervezésbencsúszótalpas alállomásmegoldások nemzetközi napelemes projektekhez, akár 3200 kVA kapacitással. Ez a cikk azt vizsgálja, hogy ez a nyitott keretes kialakítás miért jobb teljesítményt nyújt a hagyományos zárt KIOSK-nál és a kompakt alállomásoknál, különösen Dél-Amerika igényes sivatagi környezetében.

Mi az a csúszótalpas alállomás?

A csúszótalpas alállomás egy előre gyártott áramelosztó egység, ahol az összes fő alkatrész – a középfeszültségű kapcsolóberendezések, a transzformátorok és a kisfeszültségű elosztópanelek – egyetlen acél alapkeretre van integrálva.

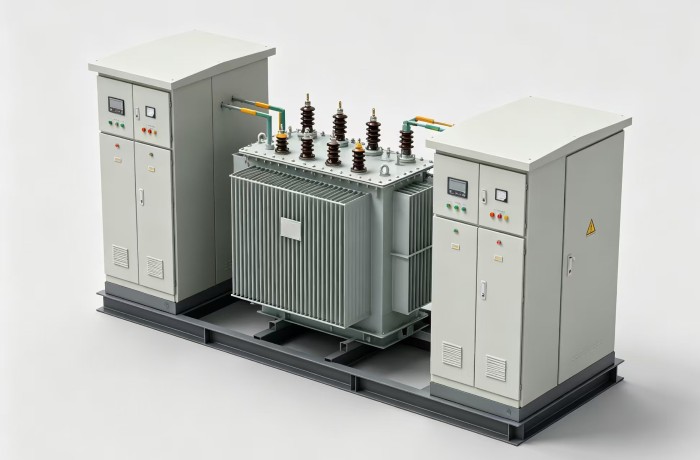

A TAILI Electric testre szabott, csúszótalpakra szerelt alállomása jellegzetes nyitott konfigurációval rendelkezik: az olajba merülő transzformátor a közepén helyezkedik el, mindkét oldalán független nagyfeszültségű és kisfeszültségű/mérőszekrényekkel – mindezt egységes acél csúszótalpakra szerelve.

Ez a tervezési filozófia éles ellentétben áll a zárt KIOSK-al vagy a kompakt alállomásokkal, ahol minden berendezés egy fémházban van elhelyezve.

Miért a nyílt keretes tervezés? Három fő előny

1. Kiváló hőelvezetés sivatagi körülmények között

A dél-amerikai napenergia-projektek – a chilei Atacama-sivatagtól egészen Argentína magaslati síkságaiig – extrém hőmérsékletekkel és intenzív napsugárzással néznek szembe.

Egy csúszótalpas alállomáson a transzformátor radiátor közvetlenül ki van téve a környezeti levegőnek. Ez a természetes konvekciós hűtés:

Nincs szükség további hűtőventilátorokra – a közös meghibásodási pontok kiküszöbölése Nincs olyan belső túlmelegedés veszélye, amely a transzformátor leértékelését kényszerítené Optimális hőteljesítmény még csúcsidős déli körülmények között is

Ezzel szemben a zárt KIOSK alállomások fémházukban felfogják a hőt. Sivatagi környezetben a belső hőmérséklet jóval a környezeti hőmérséklet fölé emelkedhet, ami arra kényszeríti a transzformátorokat, hogy csökkentett kapacitással működjenek – ez költséges kompromisszum minden napelemes farm számára.

2. Egyszerűsített telepítés és karbantartás

Acsúszótalpas alállomásteljesen be van kötve és gyárilag tesztelt. A helyszíni telepítéshez csak:

Külső kábelek csatlakoztatása A készülék előkészített alapra helyezése

A moduláris, nyitott kialakítás azt jelenti, hogy a transzformátor és a kapcsolóberendezés egymástól függetlenül hozzáférhető marad. A karbantartó csapatok az egyes alkatrészeket anélkül tudják szervizelni, hogy a terjedelmes burkolatajtókkal küszködnének, vagy a teljes szerkezetet szétszerelnék.

3. A helyi hálózati szabványokhoz való igazodás

Talán ez a leglenyűgözőbb előny: a nyitott keretű, csúszótalpas alállomás a napelemes projektek de facto szabványává vált Dél-Amerikában.

Országok, beleértve:

Chile

Peru

Argentína

Honduras

Venezuela

...

széles körben alkalmazták ezt a konfigurációt a fotovoltaikus berendezésekhez. A helyi közszolgáltatók és hálózatüzemeltetők ismerik a tervezést, az ellenőrzési protokollokat és az elfogadási kritériumokat. A csúszótalpas alállomás kiválasztása jelentősen leegyszerűsíti a hálózati csatlakozás engedélyezését

folyamat.

A TAILI Electric csúszómegoldásai: két szállítási lehetőség

A nagyméretű elektromos berendezések szállítása távoli projekthelyekre Dél-Amerikában egyedülálló logisztikai kihívásokat jelent. A TAILI Electric két szállítási konfigurációt kínál hozzácsúszótalpas alállomás, mindegyik különböző projektméretekhez és logisztikai követelményekhez optimalizálva.

1. lehetőség: Integrált egyrészes csúszótalp

Felépítés: A nagyfeszültségű szekrény, a transzformátor és a kisfeszültségű szekrény egyetlen acél alapra van hegesztve. Minden belső kábelezés gyárilag elkészült.

Előnyök: Minimális helyszíni szerelési munka – ejtse le, csatlakoztassa és töltse fel energiával

A berendezések rögzített helyzete kiküszöböli a belső rézsínek vagy -kábelek elmozdulásának kockázatát az óceáni szállítás során

A legnagyobb megbízhatóság kritikus alkalmazásokhoz

A legalkalmasabb: 800 kVA teljesítményig

ahol a teljes szerelvény egyetlen egységként szállítható.

Figyelem: Magasabb szállítási költségek a nagyobb összterület miatt.

2. lehetőség: Csavarozott, osztott típusú csúszótalpak

Felépítés: Az alap három szegmensre oszlik – nagyfeszültségű részre, transzformátor részre és kisfeszültségű részre. A szakaszok közötti berendezések előre gyártott hajlékony rézsínekkel vagy hajlékony kábelekkel csatlakoznak.

Az egységeket a gyárban külön csomagolják, és külön ládákba szállítják. A helyszínen a szakaszokat összecsavarozzák, és az előre gyártott rugalmas csatlakozásokat összeillesztik.

1， Előnyök: Mindegyik rész elfér egy szabványos 40 láb hosszú HQ konténerben – nincs szükség túlméretes szállításra

2， Jelentősen csökkentett óceáni szállítási költségek megbízhatóbb hajóütemezéssel

3，Kínában a belföldi közúti szállításhoz nem szükséges túlméretezési engedély

4，Rugalmasabb helyi szállítás a projekt végső helyszínére

5，Csökkentett sérülésveszély – a radiátorok és a porcelán szigetelők külön védőcsomagolást kapnak

6, Fontos megjegyzés: Csak az alap van mechanikusan hasítva. Minden elektromos csatlakozás előre gyártott, rugalmas csatlakozókat használ, így a minimálisra csökkentve a helyszíni vezetékezési munkát.

Közös csomagolási követelmények minden szállítmányra

A kiválasztott szállítási módtól függetlenül a TAILI Electric szigorú csomagolási protokollokat követ:

1， Integrált csúszós szállítmányok: Az alapot szabványos konténeremeléssel és rögzítéssel kell hegeszteni

pontokon, acél drótkötelekkel rögzítik a berendezést a konténerben

2, transzformátor radiátorok és porcelán szigetelők: speciális ütközésgátló és

só-köd/eső elleni védelem az óceáni áthaladáshoz

3，Magas- és kisfeszültségű kapcsolóberendezés: teljesen műanyagba zárva a víz- és porszigetelés érdekében

védelem a szállítás és a helyszíni tárolás során

Alkalmazási forgatókönyvek

A TAILI Electric testreszabott, csúszótalpakkal szerelt alállomási megoldásait különféle alkalmazásokban alkalmazzák: Fotovoltaikus szolárfarmok (elsődleges alkalmazás) A TAILI csúszótalpakkal szerelt alállomási egységeinek többsége a napelemes PV erőművek fokozatos transzformátoraként szolgál. A tipikus konfigurációk a következők:

Bányászati ​​és ipari projektek

A napenergián túlmenően a csúszótalpas alállomást széles körben használják bányászati ​​műveletekben Chilében és Peruban, valamint általános ipari létesítményekben, amelyek megbízható, gyors telepítésű áramelosztást igényelnek.

Következtetés

A csúszótalpakkal szerelt alállomás a gyakorlati előnyök kombinációjával vívta ki pozícióját, mint a szoláris projektek kedvelt megoldása Dél-Amerikában:

1， Kiváló hőelvezetés sivatagi környezetben – nincs hűtőventilátor, nincs leértékelés

2. Egyszerű telepítés és karbantartás – gyárilag bekötött, egymástól függetlenül hozzáférhető alkatrészek

3，A helyi hálózati szabványokhoz való igazodás – zökkenőmentes jóváhagyások, gyorsabb projektbeüzemelés

4, Rugalmas szállítási lehetőségek – egy darab kisebb projektekhez, osztott típus nagyobb telepítésekhez logisztikai korlátokkal

A TAILI Electric több éves tapasztalattal rendelkezik testreszabott, csúszótalpas alállomási megoldások tervezésében és gyártásában a nemzetközi piacokon. Akár 3200 kVA kapacitással és az adott ország követelményeihez szabott feszültségkonfigurációval a TAILI kulcsrakész energiaelosztást biztosít, amely megbízhatóan működik a világ legnagyobb kihívást jelentő környezeteiben.

A következő dél-amerikai napelemes projektjéhez válassza azt a megoldást, amelyben a helyi közszolgáltatók megbíznak – válassza acsúszótalpas alállomása TAILI Electrictől.
