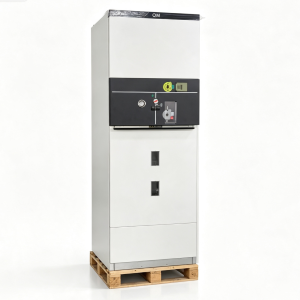

24KV félszigetelt gázszigetelt kapcsolóberendezés (GIS)

A TaiLi Electric 24kV-os félszigetelt kapcsolóberendezés (a továbbiakban: "ez a kapcsolóberendezés") egy kompakt, SF₆-szigetelésű fémburkolatú kapcsolóberendezés, amelyet 24 kV-os középfeszültségű áramelosztó rendszerekhez terveztek. Ennek a kapcsolóberendezésnek a névleges feszültsége 24 kV, 630 A és 50/60 Hz, és

a GB és az IEC szabványok szigorú betartásával készült. Ez a kapcsolóberendezés alkalmas gyűrűs főegységekhez, másodlagos alállomásokhoz, ipari létesítményekhez, kereskedelmi épületekhez és megújuló energia projektekhez.

Főbb jellemzők

• Teljesen lezárt rozsdamentes acél tartály – A TaiLi elektromos 24 kV-os félszigetelt kapcsolóberendezés egy teljesen zárt, 3–5 mm vastag rozsdamentes acéllemezekből készült rozsdamentes acél tartályt tartalmaz, amelyet robothegesztőgépek hegesztenek a minimális deformáció és a kiváló gáztömörség biztosítása érdekében. A TaiLi Electric 24kV-os félszigetelt kapcsolóberendezésének minden feszültség alatt álló alkatrésze és kapcsolóberendezése ebben a tartályban van, amely SF₆ gázzal van feltöltve szigetelő és ívoltó közegként. Ez a kialakítás biztosítja, hogy a TaiLi Electric 24 kV-os félszigetelt kapcsolóberendezései ne maradjanak hatással a külső környezeti feltételekre, például nedvességre, porra és szennyeződésekre.
• Magas védelmi szint – A TaiLi Electric 24kV-os félszigetelt kapcsolóberendezés zárt tartálya IP67-es védettséget ér el, ami lehetővé teszi, hogy ez a kapcsolóberendezés megbízhatóan működjön még ideiglenes vízbemerítési körülmények között is. A TaiLi Electric 24 kV-os félszigetelt kapcsolóberendezés külső burkolata IP4X besorolású.
• Háromállású terhelésmegszakító kapcsoló – A TaiLi Electric 24kV-os félszigetelt kapcsolóberendezése háromállású terhelésmegszakító kapcsolóval van felszerelve (zárt/nyitott/földelt), amely az SF₆-vel töltött rozsdamentes acél tartály belsejébe van hegesztve. A TaiLi Electric 24kV-os félszigetelt kapcsolóberendezésének kapcsolómechanizmusa korrózióálló anyagokat és önkenő csapágyakat tartalmaz, amelyek alacsony üzemi erőkifejtést, nagy megbízhatóságot és hosszabb élettartamot biztosítanak.
• Moduláris és bővíthető kialakítás – A TaiLi Electric 24 kV-os félszigetelt kapcsolóberendezései olyan moduláris egységkonfigurációt alkalmaznak, amely rugalmas kombinációt és bővítést tesz lehetővé anélkül, hogy az összeszerelés során gázkezelésre lenne szükség. A TaiLi Electric 24 kV-os félszigetelt kapcsolóberendezések rögzített és bővíthető konfigurációkban is kaphatók, amelyek megfelelnek a kompakt kapcsolóberendezési megoldások különféle alállomási követelményeinek.
• Átfogó mechanikus reteszelés – A TaiLi Electric 24 kV-os félszigetelt kapcsolóberendezése egy teljes öt-megelőző mechanikus reteszelő rendszerrel rendelkezik, amely megakadályozza a működési hibákat és biztosítja a személyzet biztonságát.
• Smart-Ready – A TaiLi Electric 24 kV-os félszigetelt kapcsolóberendezései felszerelhetők motoros mechanizmusokkal, feszültségtranszformátorokkal és elosztóautomatizálási terminálegységekkel a távfelügyeleti és vezérlési lehetőségek érdekében.

Műszaki előírások

Alkalmazások

A TaiLi Electric 24 kV-os félszigetelt kapcsolóberendezéseket széles körben használják az energiaipar számos ágazatában:

• Gyűrűs főegységek – 24 kV-os gyűrűs hálózatok központi elemeként városi és vidéki áramelosztáshoz.
• Másodlagos alállomások – Kompakt, karbantartást nem igénylő kapcsolóberendezési megoldásokhoz kis és közepes méretű alállomásokban.
• Ipari létesítmények – Áramelosztás gyárakban, bányákban és gyártóüzemekben.
• Kereskedelmi épületek – Bevásárlóközpontok, kórházak, sporttelepek és sokemeletes épületek számára.
• Infrastruktúra – Repülőterek, metrórendszerek, vasutak és alagutak.
• Megújuló energia – Szélerőművek és fotovoltaikus erőművek.
• Padlóba szerelt és földalatti alállomások – Alkalmas kültéri burkolatokhoz vagy félig földalatti telepítésekhez.

GYIK

1. kérdés: Mekkora ennek a kapcsolóberendezésnek a tipikus SF₆ gázszivárgási aránya?

V: A TaiLi Electric 24kV-os félszigetelt kapcsolóberendezések SF₆ éves szivárgási aránya ≤0,1%. A tömített tartályt robothegesztőgépek hegesztik a kiváló gáztömörség érdekében, a kialakítás pedig több mint 30 évig garantálja a szivárgásmentességet.

2. kérdés: Mi a teendő, ha az SF₆ nyomás csökken, vagy gázszivárgást észlel?

V: Ha az SF₆ sűrűségfigyelő alacsony nyomást jelez, vagy riasztás lép működésbe, azonnal állítsa le a működést, azonosítsa a szivárgás forrását, javítsa ki a szivárgási pontot, és töltse fel a kapcsolóberendezést SF₆ gázzal a megadott nyomásig. A gáznyomásmérő és a sűrűségrelé rendszeres ellenőrzése javasolt.

3. kérdés: Igényel ez a kapcsolóberendezés rendszeres karbantartást?

V: Nem. A TaiLi Electric 24 kV-os félszigetelt kapcsolókészüléket karbantartást nem igénylő termékként tervezték. A teljesen zárt rozsdamentes acél tartály megakadályozza a szigetelőgáz és a külső környezet érintkezését, így nincs szükség időszakos ellenőrzésekre, gázmintavételre vagy regenerálásra a termék teljes élettartama alatt.
