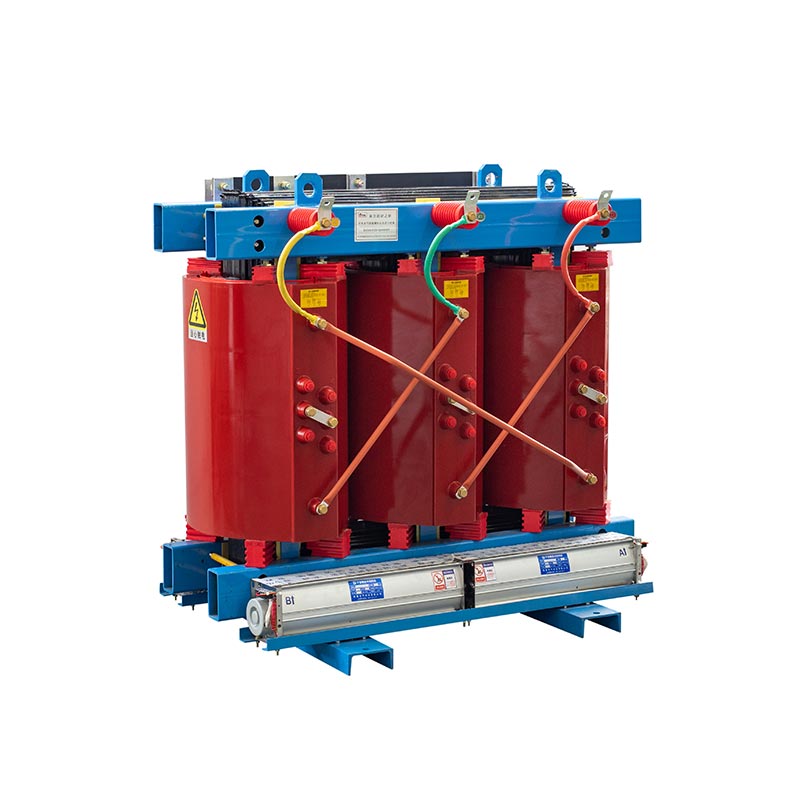

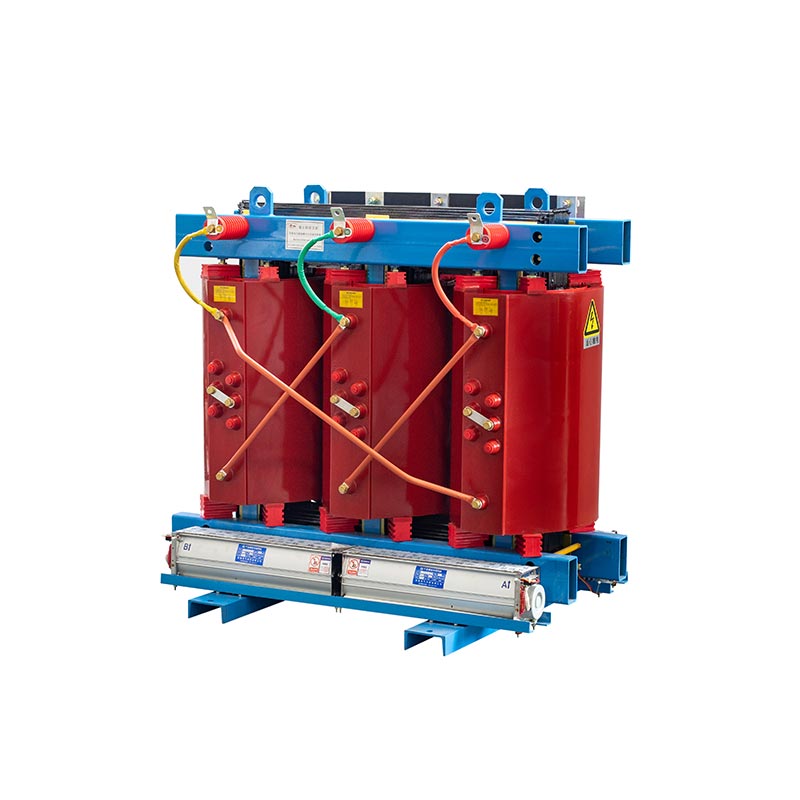

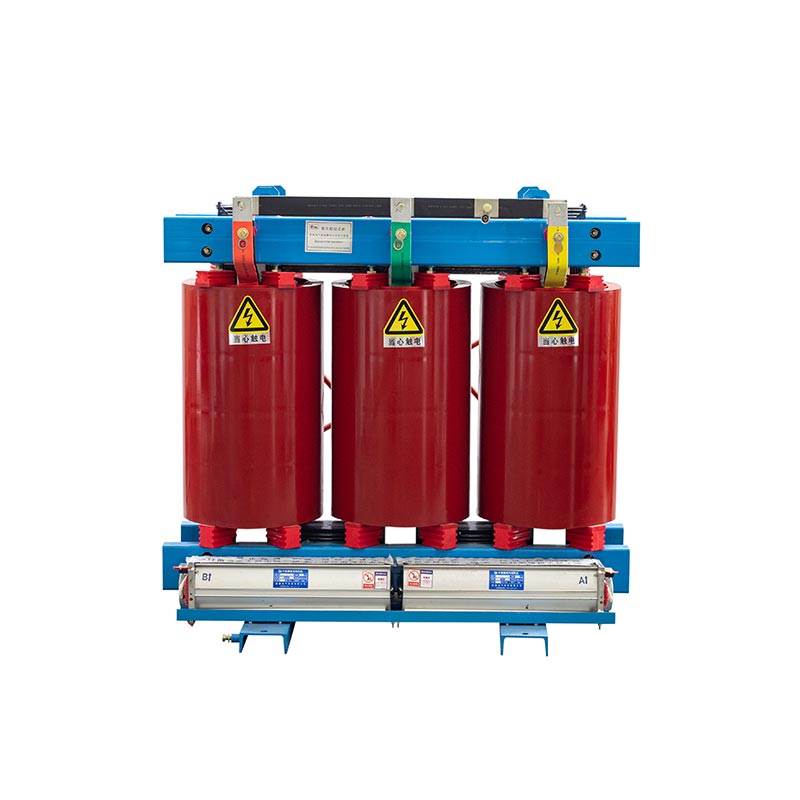

Epoxigyanta öntött száraz típusú elosztó transzformátor

Főbb jellemzők

Egyedülálló szerkezeti jellemzőinek és kiváló szigetelőanyagainak köszönhetően az epoxigyanta öntött száraz típusú elosztó transzformátorok a következő jelentős előnyökkel rendelkeznek.
Olajmentes, égésgátló, tűzálló: A belső tér nem tartalmaz szigetelő olajat. Használ szilárd szigetelőanyagok, például epoxigyanta, alapvetően kiküszöbölve a tűz-, robbanás- és olajveszélyt szivárgás.
Környezetbiztonság: Mérgező anyagoktól mentes. Még ha sérült is, nem szennyezi a környezet.
A karbantartás egyszerű: Az olajos transzformátorokkal ellentétben nincs szükség a rendszeres ellenőrzésre olajszint és minőség. A karbantartási munkaterhelés kicsi.
Rugalmas beépítés: Alacsony követelményeket támaszt a telepítési alapozással szemben, és beépíthető a terhelési középpontot, ezáltal csökkentve a vonali veszteségeket.
Ellenáll a nedvességnek és a szennyeződésnek: A speciális kezelésen átesett tekercsek rendelkeznek kiváló nedvesség- és korrózióálló tulajdonságok.

Ezen jellemzők alapján az epoxigyanta öntött száraz típusú elosztó transzformátorok alkalmazási forgatókönyvei a következők szintén nagyon kiterjedt.

Alkalmazás

Kereskedelmi és polgári épületek: Sokemeletes épületek, bevásárlóközpontok, kórházak, iskolák, adatok központok stb.
Tömegközlekedés és infrastruktúra: Repülőterek, dokkok, metróállomások, olajplatformok, stb.
Ipari létesítmények: Gyári műhelyek, CNC gépi berendezések stb. erős tűzveszélyes területeken megelőzési követelmények.
Új energiamezők: Napenergia, szélenergia, stb. zöld energia rendszerek

Szabványos specifikáció

1. Alkalmazható specifikáció: IEC 60076 / IEEE
2. Névleges teljesítmény: 4000 KVA-ig
3. Primer feszültség: 35kV-ig
4. Másodlagos feszültség: 380/400/415V vagy testreszabott
5. Tekercselési anyagok: réz/alumínium
6. Hőmérséklet-emelkedés: 90-100 ℃ vagy testreszabott
7. Hűtési mód: ONAN8. Frekvencia: 50Hz/60Hz
9. Csapok feszültsége: ±5% / ±2x2,5% vagy egyedileg
10. vektorcsoport: Dyn11 / Yyn0 / Yd11

Szigetelési osztály

Az epoxigyanta öntött száraz típusú elosztó transzformátornak három általános szigetelési osztálya van. A fő jellemzője A szigetelésnek dielektromos szilárdságot kell biztosítania, és ki kell bírnia bizonyos hőkorlátokat. A szigetelési osztályok a

Európai szabvány (IEC 60076):

A osztály: Maximális tekercselési hőmérséklet 105°C.
E osztály: Maximális tekercselési hőmérséklet 120°C.
B osztály: Maximális tekercselési hőmérséklet 130°C.
F osztály: Maximális tekercselési hőmérséklet 155°C.
H osztály: Maximális tekercselési hőmérséklet 180°C.
C osztály: Maximális tekercselési hőmérséklet 220°C.

Amerikai szabvány (ANSI/IEEE C57.12.01):

105. osztály: A tekercselés maximális hőmérséklete 105°C.
150. osztály: Maximális tekercselési hőmérséklet 150°C.
220. osztály: Maximális tekercselési hőmérséklet 220°C.

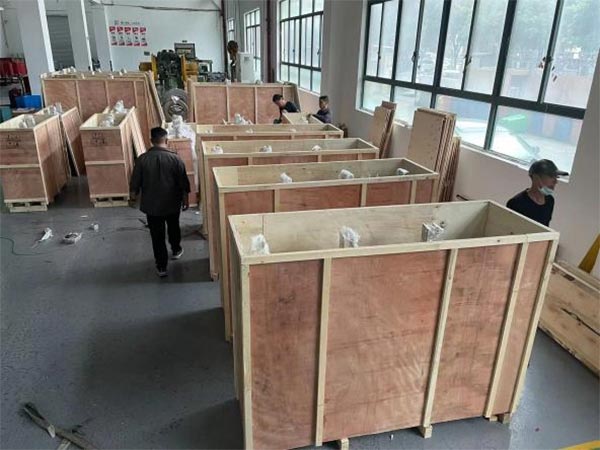

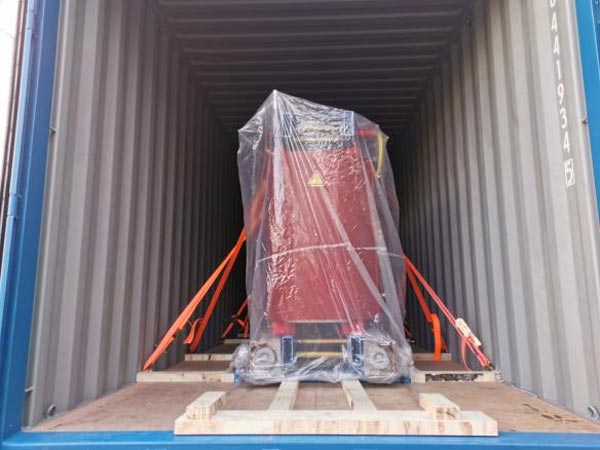

Csomagolás módja

Kérjük, adja meg az alábbi információkat, és jobb szolgáltatásokat tudunk nyújtani.

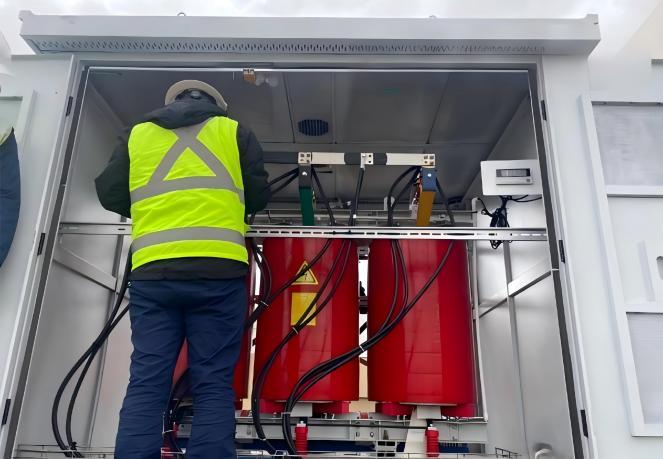

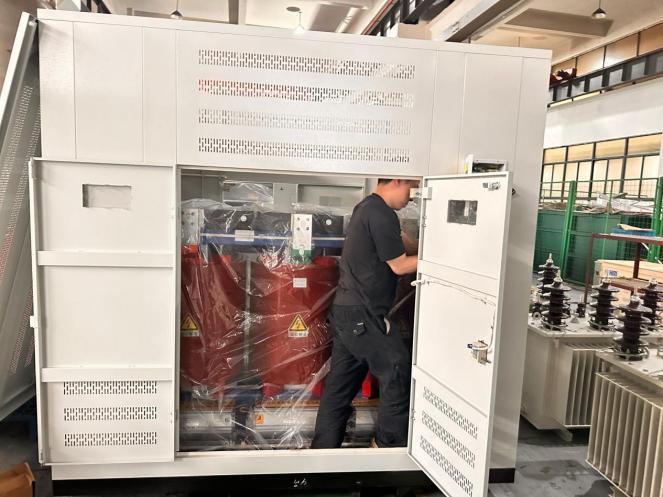

Termék alkalmazási forgatókönyvek
A termék műszaki paraméterei

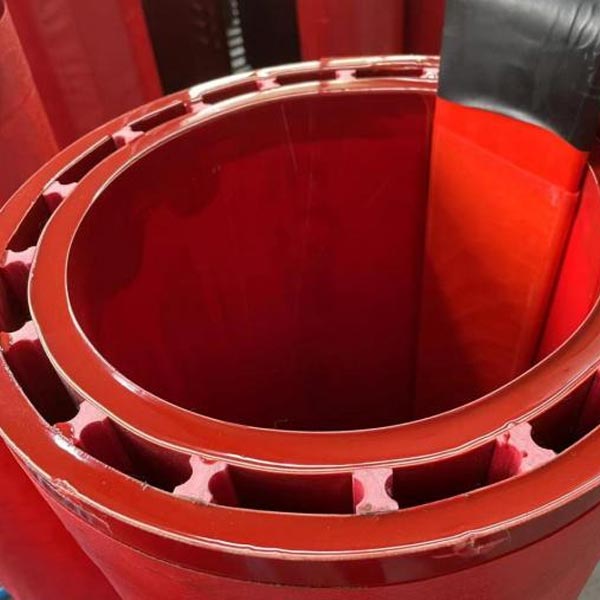

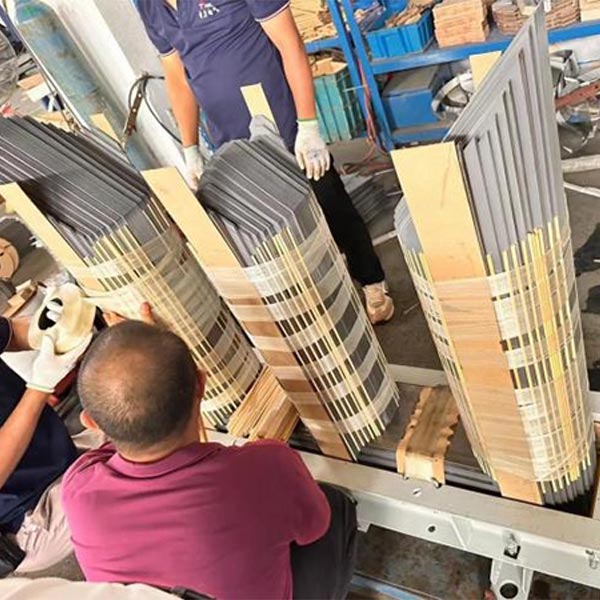

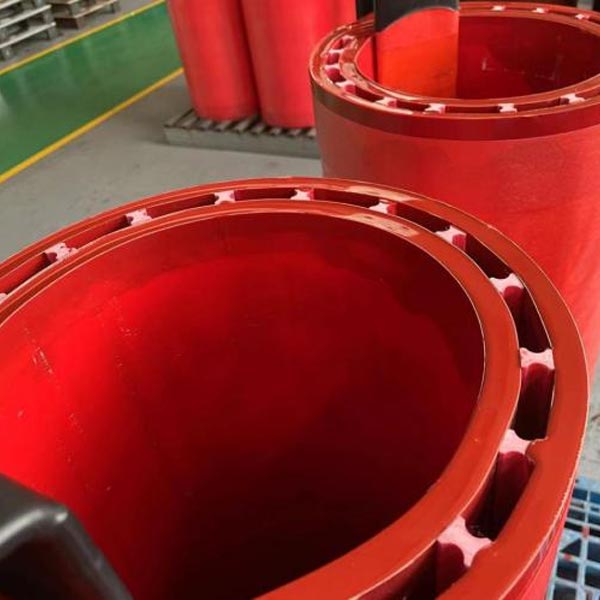

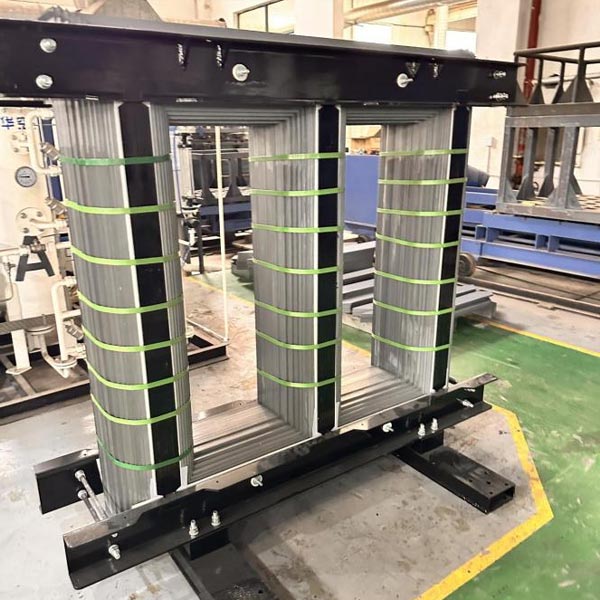

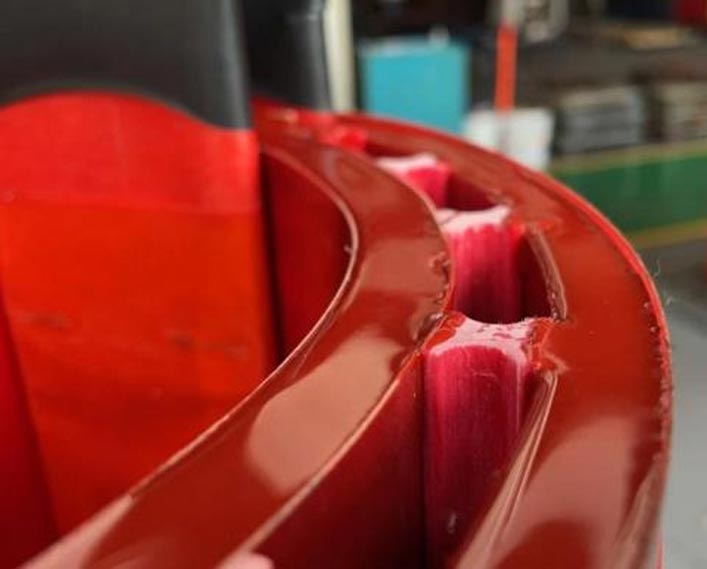

Termelés

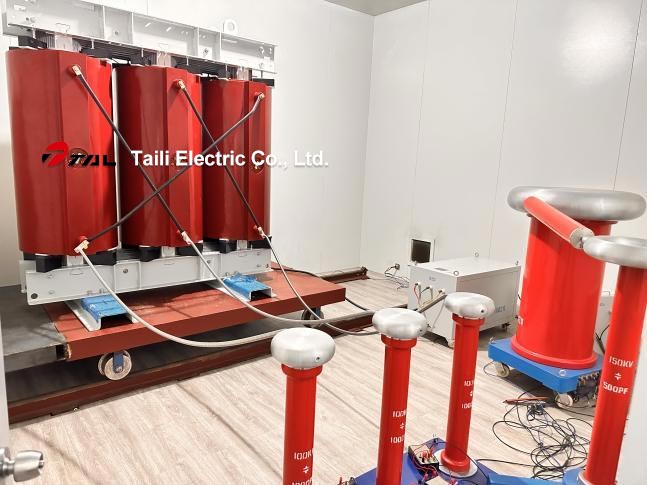

Teszt

Rutin tesztek:

· Feszültségviszony mérése és fáziseltolódás ellenőrzése
· Szigetelési ellenállás vizsgálata
· Tekercsellenállás mérése
· Feszültségállósági teszt
· Indukáljon túlfeszültség-ellenállási tesztet
· Az üresjárati veszteség és a gerjesztő áram mérése
· Rövidzárlati impedancia és terhelési veszteség mérése
· Feszültségviszony mérése és fáziseltolódás ellenőrzése
· Szigetelési ellenállás vizsgálata
· Tekercsellenállás mérése
· Feszültségállósági teszt
· Indukáljon túlfeszültség-ellenállási tesztet
· Az üresjárati veszteség és a gerjesztő áram mérése
· Rövidzárlati impedancia és terhelési veszteség mérése

Típustesztek

· Fényimpulzus-teszt
· Hőmérséklet-emelkedési teszt
