Hogyan javítják a szétválasztható csatlakozók a biztonságot a középfeszültségű kapcsolóberendezéseknél?

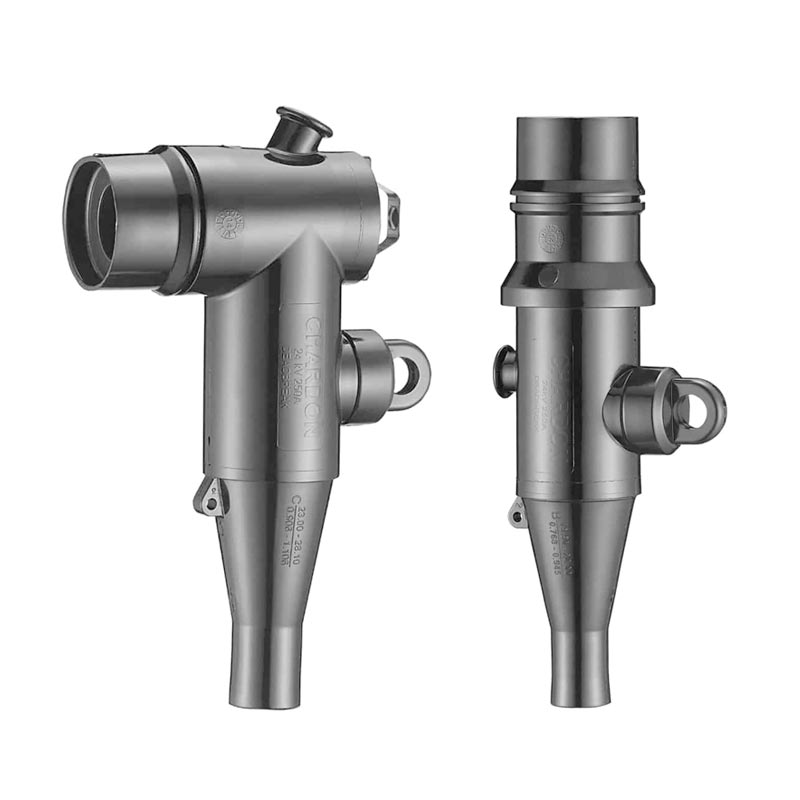

A középfeszültség-elosztás világában a biztonság nem csupán prioritás – ez az alapja, amelyre a megbízható áramellátó rendszerek épülnek. A szétválasztható csatlakozók, amelyeket gyakran nem tekintenek egyszerű alkatrészeknek, kulcsszerepet játszanak a személyzet és a berendezések védelmében a telepítés, karbantartás és üzemeltetés során. A Taili Electric Co., Ltd.-nél évtizedeket töltöttünk e kritikus interfészek finomításával annak érdekében, hogy a kapcsolat létrehozása során gátat hozzon a hibák, az ívek és a nem tervezett kimaradások ellen. Mérnöki filozófiánk azon az elgondoláson alapul, hogy egy jól megtervezett szétválasztható csatlakozó a potenciális veszélyt irányított, kiszámítható interfésszé alakítja át. A fejlett anyagok és a precíziós gyártás beépítésével üzemünk a nemzetközi szabványokat meghaladó megoldásokat kínál, így minden ízületben nyugalmat biztosít.

A modern középfeszültségű kapcsolóberendezések olyan alkatrészeket igényelnek, amelyek ellenállnak a zord környezetnek, miközben lehetővé teszik a gyors és biztonságos beavatkozásokat.Elválasztható csatlakozókők a nem énekelt hősök ebben az ökoszisztémában, lehetővé téve a látható szétkapcsolást és a tesztelést anélkül, hogy a dolgozókat kitennék az élő részeknek. Ellentétben a hagyományos csavaros csatlakozásokkal, amelyekhez nehéz szerszámokra és a feszültség alatt álló fogaskerekek közelségére van szükség, a szétválasztható csatlakozóink érintésbiztos interfészt kínálnak. Ez az alapvető tervezési változás drasztikusan csökkenti az ívvillanások kockázatát, amelyek továbbra is az egyik legveszélyesebb esemény az elektromos munkák során. Ebben a cikkben ezen eszközök műszaki és működési előnyeit boncolgatjuk, bemutatva, miért nélkülözhetetlenek a modern biztonsági protokollokhoz. Miközben végigvezetjük Önt a részleteken, ne feledje, hogy minden általunk gyártott alkatrész az életek és vagyontárgyak védelme iránti elkötelezettségünket bizonyítja.

Tartalom

• Mi teszi a szétválasztható csatlakozókat a középfeszültségű kapcsolóberendezések kritikus biztonsági elemévé?
• Hogyan csökkentik az elválasztható csatlakozók az ívvillanás kockázatát a telepítés és a karbantartás során?
• Miért elengedhetetlenek az anyag- és tervezési paraméterek a megbízható teljesítményhez?
• Hogyan biztosítja gyárunk a kábeltartozékok állandó minőségét?
• Összegzés: A szétválasztható csatlakozók biztonsági széle
• Gyakran Ismételt Kérdések (GYIK)

Mi teszi a szétválasztható csatlakozókat a középfeszültségű kapcsolóberendezések kritikus biztonsági elemévé?

A szétválasztható csatlakozók a tápkábel és a kapcsolóberendezés közötti interfészt jelentik, és kialakításuk közvetlenül befolyásolja a telepítés általános biztonságát. A rögzített csatlakozásokkal ellentétben a szétválasztható csatlakozók lehetővé teszik az ellenőrzött leválasztási pontot. Ez azt jelenti, hogy a rutinellenőrzések vagy vészhelyzetek során a technikusok le tudják választani az áramkört anélkül, hogy szétszerelnék a teljes szerelvényt. Üzemünk úgy tervezte ezeket a csatlakozókat, hogy egyértelmű és látható törést biztosítsanak, ami alapvető követelmény a lezárási/kijelölési eljárásoknál. Az elkülönítés vizuális ellenőrzésének képessége kiküszöböli a találgatásokat, és drámaian csökkenti a feszültség alatt álló részekkel való véletlen érintkezés lehetőségét. A középfeszültségű rendszerekben, ahol a feszültségek jellemzően 5 kV és 35 kV között mozognak, már egy kisebb hiba is katasztrofális következményekkel járhat. A kapacitív tesztpontok tervezésünkbe történő integrálásával lehetővé tesszük a nem intruzív feszültségérzékelést, és egy újabb ellenőrzési réteget adunk hozzá, mielőtt bármilyen fizikai érintkezés létrejön.

Ezenkívül a szétválasztható csatlakozók mechanikus felépítése hozzájárul a biztonsági profiljukhoz. Úgy készültek, hogy ellenálljanak a rövidzárlati áramokkal kapcsolatos mágneses erőknek. Hiba esetén a gyenge csatlakozás lövedékké vagy ívgyújtási ponttá válhat. Csatlakozóinkat azonban robusztus reteszelő mechanizmusokkal tervezték, amelyek extrém nyomás alatt is megőrzik az integritást. A csatlakozón belüli árnyékoló rétegek biztosítják az elektromos tér egyenletes eloszlását is, megakadályozva a részleges kisülést – ez a csendes ellenség, amely idővel erodálja a szigetelést. A Taili Electric Co., Ltd.-nél minden csatlakozót a folytonosság őrzőjének tekintünk. Vezetőképes gumibetétek és Faraday ketrec kialakítások használata a mikábel tartozékokbiztosítja a stressz kezelését, és nincs olyan üreg, ahol ionizáció fordulhat elő. A részletekre való odafigyelés azt jelenti, hogy a kapcsolóberendezés több évtizedes üzemidőn át is biztonságos marad, nem csak az első napon.

Hogyan csökkentik az elválasztható csatlakozók az ívvillanás kockázatát a telepítés és a karbantartás során?

Az ívvillanás a vezető sérülések oka az elektromos dolgozók körében. Ez akkor fordul elő, amikor a szigetelés vagy a vezetékek közötti szigetelés megsérül, lehetővé téve az áram áthaladását a levegőben. A szétválasztható csatlakozók számos tervezési jellemzőn keresztül csökkentik ezt a kockázatot. Először is egy holtponti interfészt biztosítanak, ami azt jelenti, hogy az áramkör feszültségmentes lesz, mielőtt a fizikai szétválasztás megtörténne, amikor a megfelelő eljárásokat követik. Az igazi biztonsági innováció azonban a tehermentesítő változatok lehetőségében rejlik. Az éles kapcsolást igénylő alkalmazásokhoz gyárunk ívoltó technológiájú csatlakozókat gyárt. Ezek az eszközök az ív által generált nyomást használják az ív meghosszabbítására és lehűtésére az ablációs kamrában, biztonságosan kioltva azt. Ez a képesség azt jelenti, hogy a kezelők ellenőrzött körülmények között leválaszthatják a terheléseket anélkül, hogy kitennék magukat robbanási energiának.

Egy másik kritikus szempont az érintésbiztos kialakítás. Minden vezetőképes alkatrész mélyen be van süllyesztve a szigetelőanyagba. Ha egy szétválasztható csatlakozó van csatlakoztatva, a csatlakozás teljesen árnyékolt. Ha egy technikusnak meg kell vizsgálnia egy kábelt, használhatja a külön tesztpontot, vagy bizonyos kiviteleknél részlegesen leválaszthatja egy sörétes bot segítségével, miközben biztonságos távolságban marad. Kábeltartozékainkat úgy tervezték, hogy zökkenőmentesen illeszkedjenek a szabványos hot-stick szerszámokhoz, így biztosítva, hogy a kezek távol maradjanak a veszélyes zónáktól. Az alábbi táblázat a legnépszerűbb szétválasztható csatlakozósorozatunk legfontosabb paramétereit mutatja be, kiemelve azokat a funkciókat, amelyek közvetlenül hozzájárulnak az ívvillanás mérsékléséhez.

Amint az a táblázatból látható, gyárunk a magas BIL-minősítéseket és vizsgálati pontokat részesíti előnyben a tartományban. A terhelésmegszakítási opciók egyes modellekbe való beépítése rugalmasságot biztosít az olyan telepítéseknél, ahol az üzembiztonság feszültség alatti kapcsolást igényel. A hardveren túl az általunk biztosított képzés és dokumentáció biztosítja, hogy a felhasználók megértsék a berendezés korlátait és képességeit. Azáltal, hogy csökkenti a feszültség alatt álló részek közelében történő munkavégzés szükségességét, és szabályozza az ívenergiát, amikor le kell választani, szétválasztható csatlakozóink félelmetes védelmet nyújtanak az ívvillanások ellen.

Miért elengedhetetlenek az anyag- és tervezési paraméterek a megbízható teljesítményhez?

A szétválasztható csatlakozók teljesítménye nem véletlen; aprólékos anyagtudomány és precíziós tervezés eredménye. Kábeltartozékaink elsődleges szigetelőanyaga az EPDM gumi, amelyet kiváló dielektromos szilárdsága, időjárásállósága és rugalmassága miatt választottak. A merev anyagokkal ellentétben az EPDM lehetővé teszi, hogy a csatlakozó szorosan illeszkedjen a perselyhez, kizárva a levegőt és a nedvességet – ez a két fő tényező a szigetelés meghibásodásához. Üzemünk egy szabadalmaztatott keverési eljárást alkalmaz, amely növeli a követési ellenállást, és biztosítja, hogy még ha felületi szennyeződés történik is, az anyag ne karbonizálódjon el, és ne hozzon létre vezető utat. Ez különösen létfontosságú szennyezett vagy tengerparti környezetben, ahol a só és a por kevésbé károsíthatja az anyagokat.

A tervezési paraméterek, például a kúszótávolság, az érintkezési nyomás és az árnyékolás folytonossága szigorúan meghatározottak. Például a csatlakozó belső geometriájának biztosítania kell, hogy az elektromos mező zökkenőmentesen oszlik el a nagyfeszültségű vezetőtől a földelt árnyékolásig. Ezt beágyazott félvezető rétegekkel érjük el, amelyeket a szigeteléssel együtt öntöttek. Ez az integrált kialakítás kiküszöböli azokat a felületeket, ahol üregek képződhetnek. Az alábbi táblázat felvázolja azokat a kritikus tervezési paramétereket, amelyeket a gyártás során figyelünk.

Az ipari normáknál szigorúbb tűréshatárok és szigorúbb vizsgálati határok betartásával gyárunk olyan csatlakozókat szállít, amelyek feszültség alatt is kiszámíthatóan működnek. Rutinszerű röntgenvizsgálatokat is végzünk a mintákon, hogy ellenőrizzük a belső beállítást. Ez a részletezési szint biztosítja, hogy kábeltartozékaink telepítésekor olyan alkatrészt kapjon, amelyet nem csak típustesztekkel, hanem állandó gyártási minőséggel is hitelesítettek. Az anyagválasztás a vezetőképes alkatrészekre is kiterjed: nagy vezetőképességű rézötvözeteket használunk ezüstözött, hogy minimalizáljuk a melegedést és az oxidációt. A kiváló anyagok és az igényes tervezési paraméterek kombinációja olyan csatlakozót eredményez, amely teljes élettartama alatt megőrzi biztonsági jellemzőit, még hőciklusok és hibaállapotok esetén is.

Hogyan biztosítja gyárunk a kábeltartozékok állandó minőségét?

A Taili Electric Co., Ltd.-nél a gyártás minden lépésébe beágyazott a minőségbiztosítás. Üzemünk tanúsított ISO 9001-es rendszer szerint működik, de túllépünk a puszta megfelelőségen. Hiszünk abban, hogy a biztonság a kiszámíthatósággal kezdődik, és a kiszámíthatóság a folyamatvezérléssel érhető el. Minden nyersanyag tétel szakítószilárdság, nyúlás és dielektromos tulajdonságok vizsgálata megtörténik, mielőtt a keverési szakaszba kerül. A fröccsöntés során az olyan paramétereket, mint a hőmérséklet, a nyomás és a kikeményedési idő valós időben figyelik. Ha bármely paraméter az érvényesített ablakon kívülre kerül, a rendszer automatikusan elutasítja az alkatrészt. Ez a zárt hurkú vezérlés biztosítja, hogy minden csatlakozó azonos legyen az utolsóval, kiküszöbölve a változékonyságot, amely helyszíni hibákhoz vezethet. A minőség iránti elkötelezettségünk az oka annak, hogy sok közszolgáltató és vállalkozó bízik kábeltartozékainkban a legkritikusabb infrastruktúrájukban.

A gyártósoron túl sokat fektetünk a rutin tesztelésbe. Minden egyes szétválasztható csatlakozó 100%-os részleges kisülési teszten esik át, mielőtt elhagyná gyárunkat. Ez nem egy minta teszt – minden egyes egységen elvégzik. Ellenőrizzük az árnyékolás folytonosságát és a reteszelő mechanizmus mechanikai működését is. A terhelésmegszakító változatoknál mintát veszünk és teljes erővel hibazárási teszteket végzünk, hogy biztosítsuk az ívoltó rendszer tervezett működését. Az alábbi lista a gyárunkban elvégzett legfontosabb minőségellenőrzéseket foglalja össze:

• Beérkező anyagok ellenőrzése: EPDM és vezetőkeverék tanúsítványok ellenőrzése.
• Folyamat közbeni felügyelet: a fröccsöntési paraméterek valós idejű SCADA vezérlése.
• 100%-os részleges kisülési teszt 1,5-szeres fázis-föld feszültség mellett.
• Véletlenszerű minták röntgenvizsgálata minden egyes gyártási tételből a belső üregek kimutatására.
• Mechanikai tartóssági vizsgálat: 50 párosítási/párosítási ciklus teljesítményromlás nélkül.
• Hőciklus: 100 hőciklusnak alávetett csatlakozók -40°C és +120°C között.

Ez a szigorú megközelítés azt jelenti, hogy amikor termékeink elhagyják a gyárat, készen állnak a legnehezebb környezetre is. A nyomon követhetőséget is fenntartjuk: minden csatlakozó egyedi kötegkóddal van ellátva, amely visszakapcsolja a gyártási nyilvántartásaihoz. Ha valaha is felmerül egy kérdés, nyomon követhetjük a teljes gyártási történetét. Az átláthatóság ilyen szintje növeli a bizalmat, és biztosítja, hogy a biztonság ne csak állítás, hanem ellenőrizhető tény. Ügyfeleink tudják, hogy a kábeltartozékokat olyan rendszerrel támogatják, amely az anomáliákat még azelőtt felfogja, hogy azok problémákká válnának.

Összegzés: A szétválasztható csatlakozók biztonsági széle

A szétválasztható csatlakozók sokkal többet jelentenek egyszerű összekötő eszközöknél; középfeszültségű kapcsolóberendezésekbe tervezett biztonsági korlátok. A látható szétkapcsolások engedélyezésétől és a kapacitív tesztpontok beépítésétől az ívek kioltásáig és az árnyékolás integritásának megőrzéséig a kialakításuk minden aspektusa hozzájárul a biztonságosabb munkakörnyezethez. A Taili Electric Co., Ltd.-nél szakértelmünket ezen alkatrészek tökéletesítésére fordítottuk, biztosítva, hogy kábeltartozékaink megfeleljenek a legmagasabb szintű megbízhatósági és védelmi szabványoknak. A fejlett anyagok, a precíz gyártás és a kompromisszumok nélküli minőség-ellenőrzés kombinációja olyan termékeket eredményez, amelyekben megbízhat, amikor a legfontosabb.

Meghívjuk Önt, hogy tapasztalja meg, milyen különbséget jelent az eredeti tervezés. Akár egy meglévő alállomást korszerűsít, akár új elosztóhálózatot tervez, csapatunk készen áll a műszaki előírásokkal és az alkalmazási útmutatásokkal kapcsolatban.Vegye fel a kapcsolatot a Taili Electric Co., Ltd.-vel még mahogy megvitassák középfeszültségű csatlakozókkal kapcsolatos igényeit, és felfedezzék, hogyan tudja gyárunk biztosítani a projektjei által megkövetelt biztonságot és teljesítményt. Engedje meg, hogy segítsünk biztonságosabb hálózat felépítésében, egyszerre csak egy kapcsolattal.
