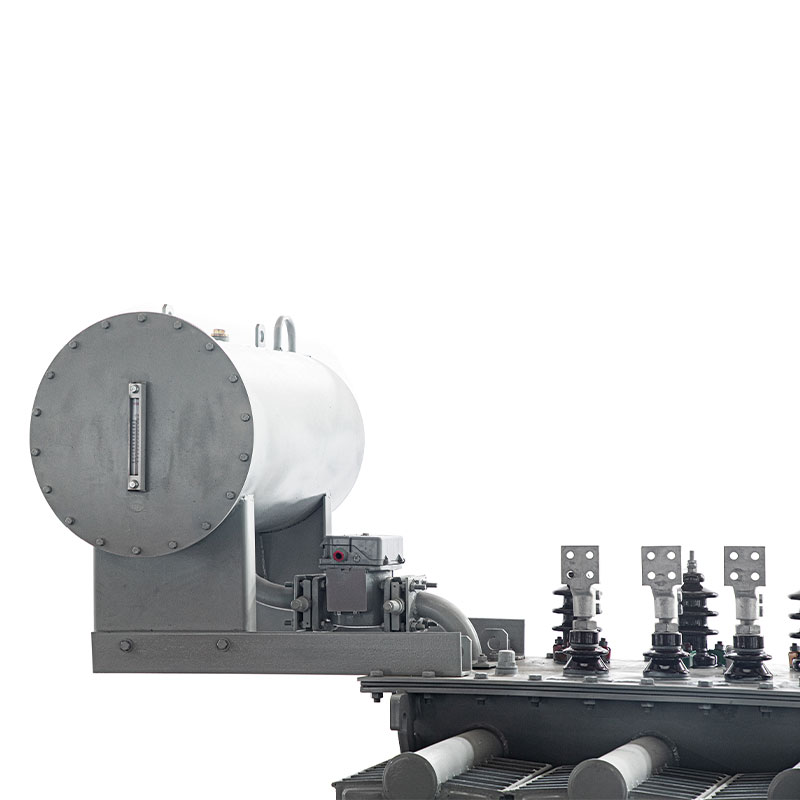

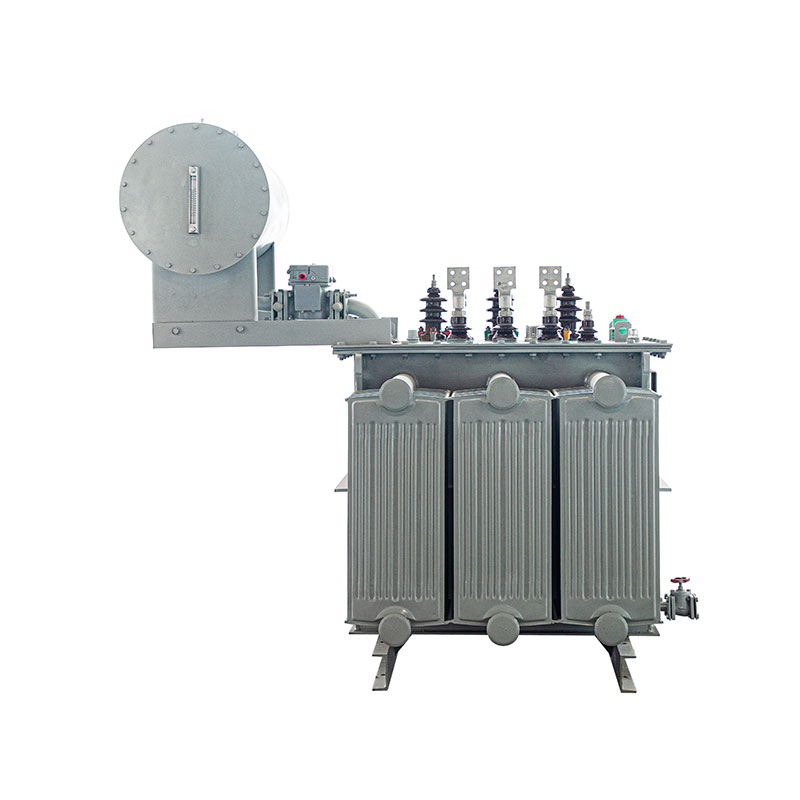

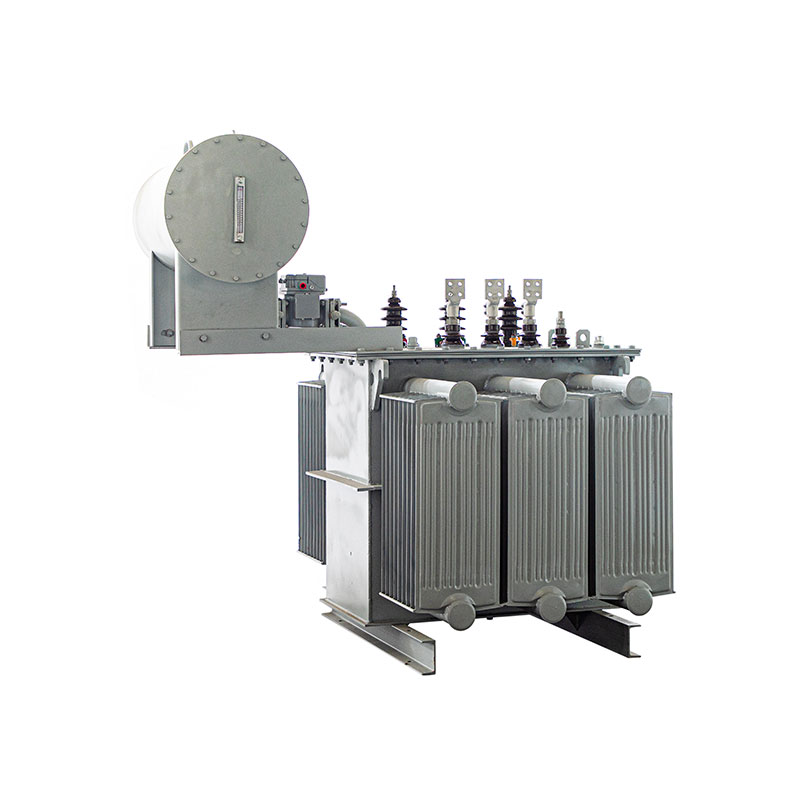

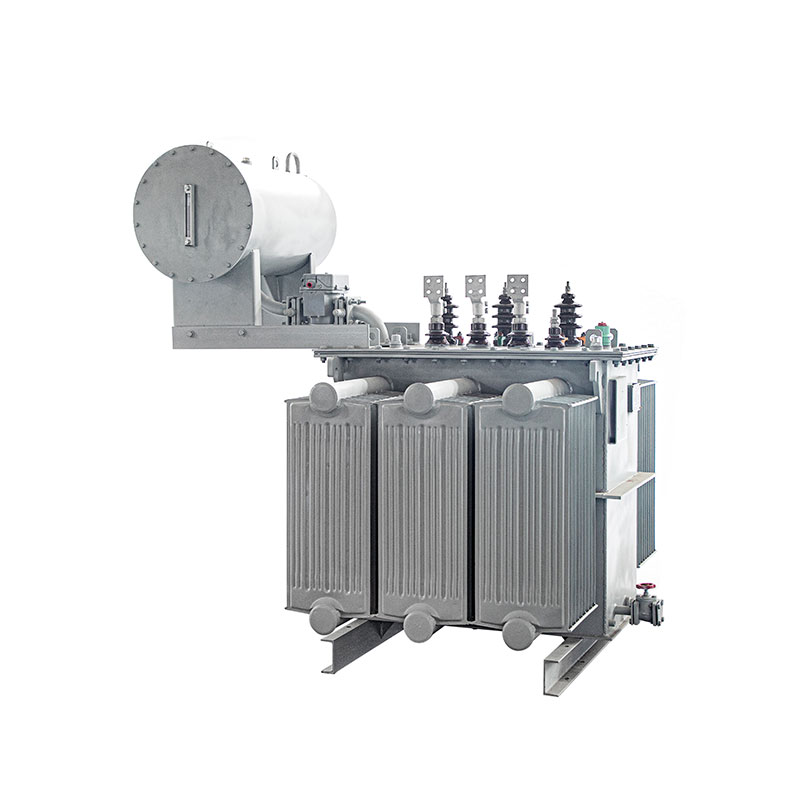

3 fázisú, olajba merített teljesítménytranszformátor

Ha megbízható beszállítót keres a 3-fázisú olajba merített teljesítménytranszformátorokhoz, és hosszú távú együttműködést szeretne kialakítani, kérjük, válassza a TAILI-t, mivel gazdag tapasztalattal rendelkezünk, és fejlett termékeket kínálunk átfogó szolgáltatásokkal együtt.

Szabványos specifikáció

1. Alkalmazható specifikáció: IEC 60076 / IEEE

2. Névleges teljesítmény: 3150 kVA-ig

3. Primer feszültség: 66kV-ig

4. Másodlagos feszültség: 0,4/6,3/10,5/35 kV vagy egyedi

5, Tekercselési anyagok: réz/alumínium

6. Hőmérséklet emelkedés: 65 °C

7. Hűtési mód: ONAN/ONAF

8. Frekvencia: 50Hz/60Hz

9. Csapok feszültsége: ±2x2,5% / ±3x2,5% / ±8x1,5% vagy testreszabott

10.vektorcsoport: Yd11 / YNd11 / Dyn11 / YN

Videó

Kérjük, adja meg az alábbi információkat, és jobb szolgáltatásokat tudunk nyújtani.

A 3-fázisú olajmerítésű teljesítménytranszformátorok karbantartása szisztematikus feladat, melynek célja a biztonságos, megbízható és a transzformátorok hatékony működése és élettartamuk meghosszabbítása.

Napi ellenőrzés és ellenőrzés

1. Olajszint ellenőrzés

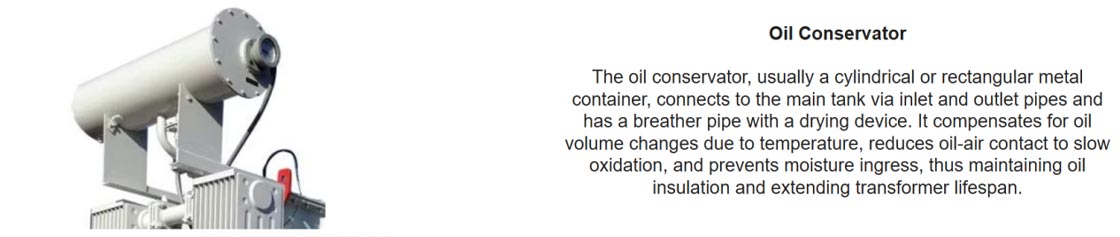

Ellenőrizze, hogy a transzformátortest és az olajtartály (olajtartály) olajszintje a szabványon belül van-e hőmérsékleti skála tartomány.

Rendellenességek és kezelés:

Túlzott olajszint: Ennek oka lehet a gázt termelő belső hibák vagy az olajat okozó magas környezeti hőmérséklet terjeszkedés. Ellenőrizze, hogy a légtelenítő eltömődött-e, és elemezze az okot.

Elégtelen olajszint: Ezt olajszivárgás vagy rendellenes belső hibák okozhatják. Azonnal keresse meg és javítsa ki a szivárgási pontot, és azonnal töltse fel az azonos márkájú és modellű, minősített szigetelőolajat.

2.  Olajhőmérséklet ellenőrzése

Figyelje a hőmérsékletjelzőt, és ellenőrizze, hogy a felső olajhőmérséklet normális-e (általában nem haladja meg 85℃), és hasonlítsa össze a korábbi működési adatokkal.

Rendellenességek és kezelés: Ha az olajhőmérséklet rendellenesen emelkedik, annak oka lehet a túlterhelés, a hűtőberendezés meghibásodás, belső túlmelegedés (például rossz érintkezés a vasmaggal, tekercseléssel vagy fokozatkapcsolóval), stb. Az okot meg kell keresni azonnal azonosítani és megszólítani.

3. Olajszivárgás ellenőrzése

Gondosan ellenőrizze a transzformátor összes tömítőfelületét, hegesztését, perselyét, szelepét, gázrelékét és egyéb alkatrészeit olajszivárgás nyomai.

Kezelés: Ha szivárgást észlel, azonnal kezelni kell. Kisebb szivárgás meghúzással megoldható a csavarokat. Súlyos olajszivárgás esetén áramkimaradás szükséges a tömítőelemek cseréjéhez vagy a hegesztéshez.

4. Szigetelő olaj színe és állapota

Figyelje meg az olaj színét az olajszintmérőn keresztül.

Normál: átlátszó, világos sárga.

Rendellenes: Ha a szín sötétebbé vagy feketévé válik, az olajromlást vagy belső hibákat, például íveket vagy túlmelegedés.

5. Hang (zaj) vizsgálat

Tartalom: Ha a transzformátor normálisan működik, egyenletes "zümmögő" elektromágneses hangot ad ki.

Rendellenességek és kezelés:

Fokozott és egyenletes hang: Ez túlterhelésre vagy túlzott feszültségre utalhat.

Egyenetlen recsegő vagy pukkanó hangok: Helyi kisülés vagy szigetelés meghibásodás van a belsejében.

Egyenetlen zajos hang: Ennek oka lehet a meglazult vasmagos rögzítők.

Ha rendellenes hangokat észlel, fokozott ellenőrzést kell végezni. Szükség esetén áramtalanítani kell ki ellenőrzésre.

6. Perselyek ellenőrzése

Ellenőrizze, hogy a nagy- és kisfeszültségű perselyek felülete tiszta-e, és keressen repedéseket, sérüléseket, ill. kisülési jelek.

Kezelés: Ha a felületek szennyezettek, meg kell tisztítani. Ha repedések vagy súlyos kisülések vannak, a perselyeket cserélni kell.

7. Légzőkészülék (nedvességelnyelő) ellenőrzése

Tartalom: Ellenőrizze a szilikagél színét. A száraz szilikagél kék színű, és nedvességgel telítve rózsaszínűvé válik.

Eljárás: Ha a szilikagél több mint 2/3-a rózsaszínűvé válik, ki kell cserélni. Ha olaj van az olajpohárban, ellenőrizze, hogy az olajszint normális-e.

8. Hűtőrendszer ellenőrzése

Tartalom: Léghűtéses transzformátorok esetén ellenőrizze, hogy a ventilátorok megfelelően működnek-e; olajhűtéses/vízhűtéses transzformátorokat, ellenőrizze az olajszivattyúk, vízszivattyúk, ventilátorok működési körülményeit és a hűtők szivárgását.

Kezelés: Az esetleges hibákat azonnal orvosolja a megfelelő hőelvezetés érdekében.

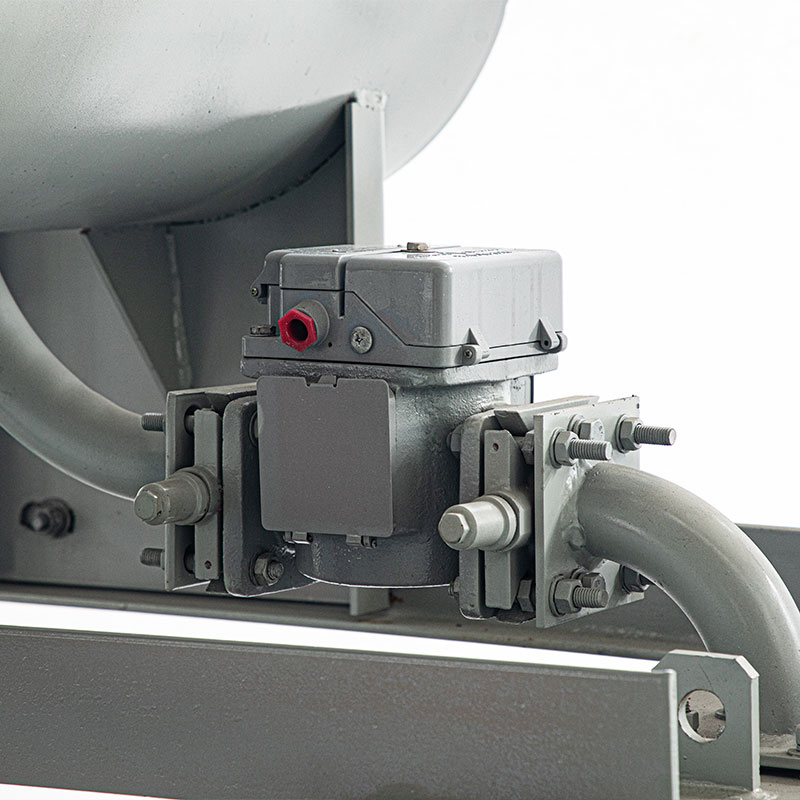

9. Gázrelé ellenőrzése

Ellenőrizze, hogy nincs-e felgyülemlett gáz a relé belsejében, és hogy a megfigyelési ablak tiszta-e.

Kezelés: Ha kis mennyiségű gáz van, azt fel kell jegyezni és mintát kell venni elemzés céljából; ha a gáz mennyisége nagy, a relé jelet ad vagy kiold, és azonnali kezelésre van szükség.

10. Földelőberendezés ellenőrzése

Ellenőrizze, hogy a ház és a nullapont földelő vezetéke biztonságosan csatlakozik-e és rozsdamentes-e.
