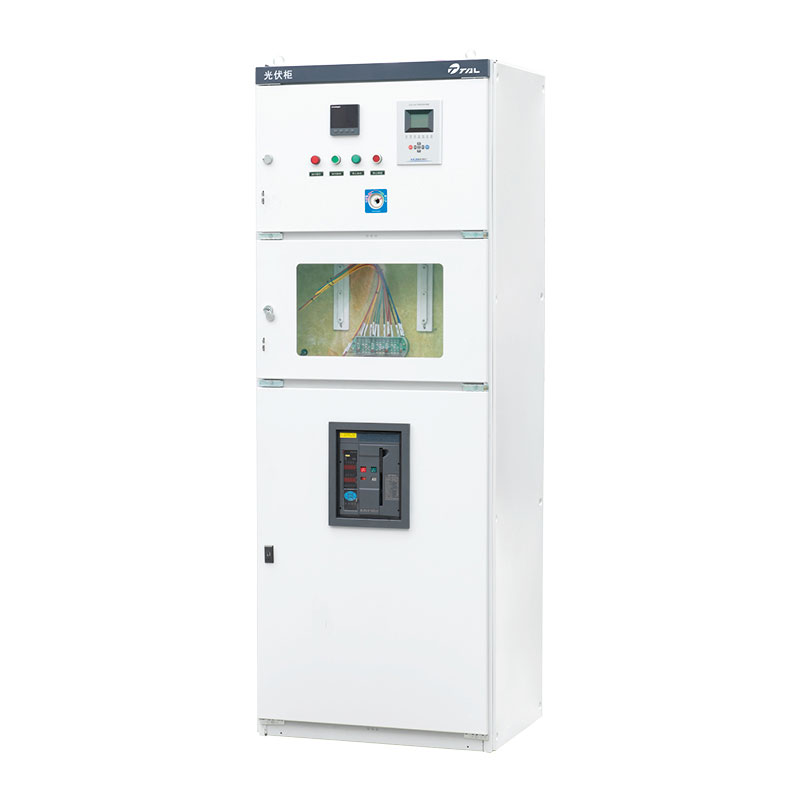

Fotovoltaikus hálózatra csatlakoztatott alacsony feszültségű szekrény

A Taili gyár által biztosított fotovoltaikus hálózatra kapcsolt kisfeszültségű szekrény a fotovoltaikus inverter által kibocsátott elektromos energiát gyűjti össze, és felelős a terhelések és az elektromos hálózat biztonságos továbbításáért. Ugyanakkor átfogó védelmi, felügyeleti és ütemezési funkciókkal rendelkezik.

Fő funkciók

A fotovoltaikus hálózatra kapcsolt kisfeszültségű szekrény korántsem egy egyszerű "csatlakozódoboz". Végrehajtja a a következő kulcsfunkciók:

1. Áramfelvétel és -elosztás

· Gyűjtemény: A több fotovoltaikus inverter váltakozó áramának egy vagy több főbe történő kombinálása áramkörök az átvitel hatékonyságának növelésére.

· Elosztás: Az összegyűjtött teljesítményt ésszerűen osszuk fel a helyi terhelésekre (a felhasználók saját használatra) és adjuk át a a hálózatnak fennmaradó áramellátása.

2. Rács csatlakozási pont

· Ez a jogi demarkációs pont a fotovoltaikus rendszer és a hálózat között. A hálózati társaságok általában megkövetelik mérés és felügyelet ezen a ponton annak biztosítása érdekében, hogy a fotovoltaikus rendszer ne legyen káros hatással a rács.

3. Átfogó védelmi funkciók

· Túlterhelés és rövidzárlat elleni védelem: Használjon megszakítókat, hogy elkerülje a túlzott áramerősséget a berendezés károsodásától vagy tüzet okoz.

· Ellenáram elleni védelem (szükség szerint): Ha az áramtermelés meghaladja a terhelési villamosenergia-fogyasztást, megakadályozza a tápfeszültség visszacsatolását a felső szintű transzformátorra (egyes alkalmazásoknál ez tilos).

· Szigetelés elleni védelem: Ez a hálózatra kapcsolt rendszer alapvető biztonsági funkciója. Amikor a rács ki van kapcsolva, gyorsan le kell választani a fotovoltaikus rendszert a hálózatról, hogy megakadályozzák a fotovoltaikus az áramellátást a leválasztó vezetékekre továbbítani, ami veszélyezteti az elektromos hálózat karbantartó személyzetének biztonságát. Bár maga az inverter rendelkezik ezzel a funkcióval, az elosztószekrényt általában tartalék védelemként használják.

· Túl-/alacsony feszültség, túl-/alacsony frekvencia védelem: Figyelje a hálózati paramétereket. Ha anomáliát észlel, cselekedjen azonnal a berendezés és a hálózat védelme érdekében.

· Túlfeszültség elleni védelem: Akadályozza meg, hogy a túlfeszültségű sokk, például villámcsapás károsítsa a drága invertereket és egyéb felszerelést.

4. Felügyelet és mérés

· Intelligens mérőórák: kétirányú mérők felszerelése a napelemek által termelt teljesítmény, a teljesítmény pontos mérésére betáplálják a hálózatba, és a hálózatból levonják az áramot. Ezek képezik a villanyszámla kiegyenlítésének alapját.

· Felügyeleti eszközök: Olyan paraméterek monitorozása, mint a feszültség, áram, teljesítmény, energiatermelés, teljesítménytényező valós áram/feszültség transzformátorokon, teljesítménymérőkön stb.

5. Kapcsolás és vezérlés

· Biztosítson leválasztó kapcsolókat, kontaktorokat stb., hogy megkönnyítse a kézi vagy automatikus csatlakoztatást és leválasztást műveleteket, megkönnyítve a berendezések karbantartását és javítását.

Kérjük, adja meg az alábbi információkat, és jobb szolgáltatásokat tudunk nyújtani.

A jobb kommunikáció elősegítése és a pontos rendelés érdekében kérjük, adja meg részünkre az egysoros diagramot az Ön fotovoltaikus rendszerét.
