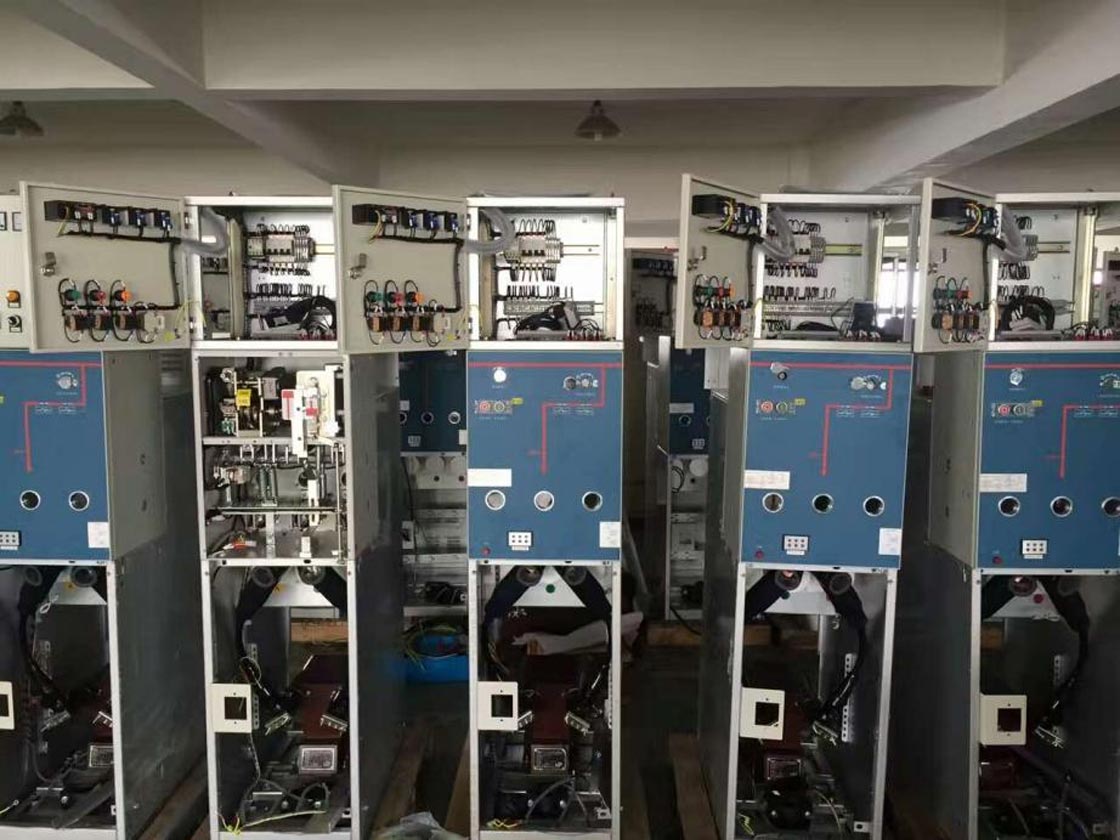

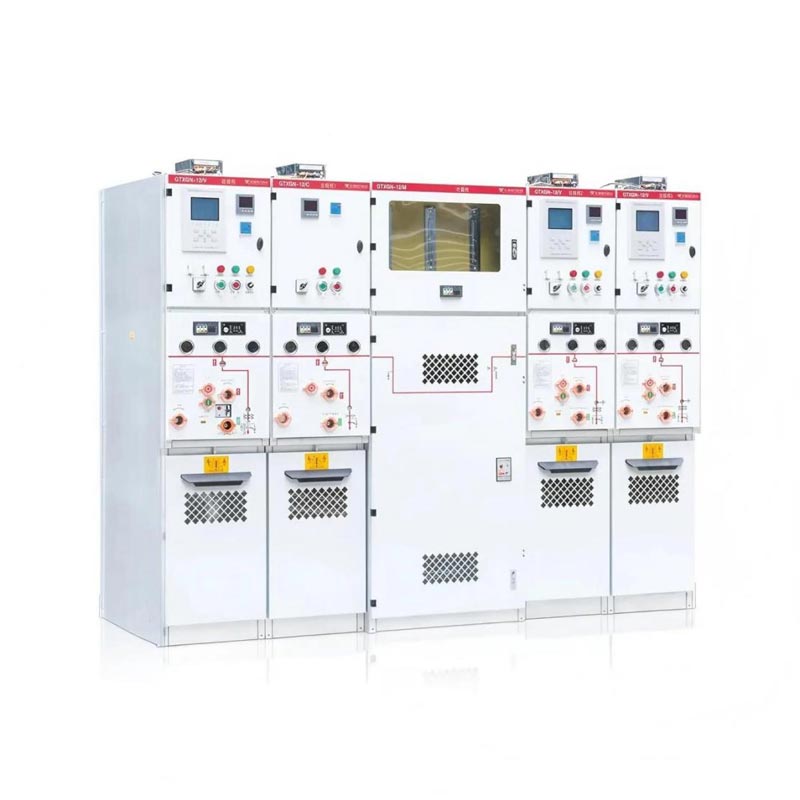

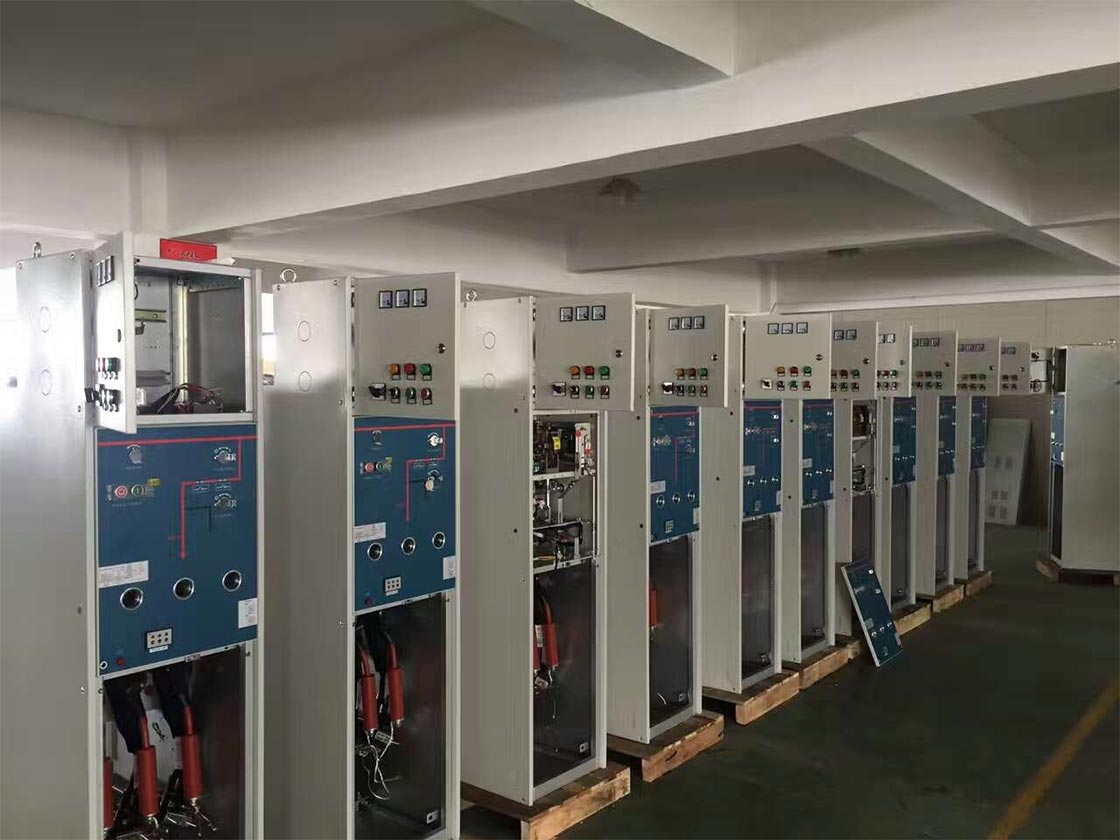

12kV-os fém szilárd szigetelt kapcsolóberendezés

A 12 kV-os fém szilárd szigetelésű kapcsolóberendezés egyesíti a beltéri és a szilárd szigetelés előnyeit:

1. Teljesen szigetelt és tömített: Minden nagyfeszültségű feszültség alatt álló alkatrészt tömör szigetelőréteg borít, ami nem por, nedvesség, páralecsapódás, kis állatok stb. hatással van. Nagy megbízhatóságú.

2. Miniatürizálás és tömörség: A szilárd szigetelőanyagok dielektromos állandója ennél jóval magasabb levegőből, így a feszültség alatt álló részek közötti szigetelési távolság azonos feszültségszint mellett jelentősen lerövidülhet. Ezért a berendezés nagyon kis méretű, így alapterületet takarít meg, ami döntő fontosságú a beltéri elosztó helyiségekben korlátozott hellyel.

3. Környezetbarát: Teljesen kiküszöböli az SF₆ gázt, kiküszöböli az üvegházhatás kockázatát, és előnyben részesített berendezés a zöld villamos hálózatokhoz.

4. Nagy biztonság: Mivel a nagyfeszültségű alkatrészek teljesen szigeteltek, még akkor is, ha a szekrény ajtaja nyitva van, a A kezelő nem érintheti közvetlenül a feszültség alatt álló részeket, ami nagy személyes biztonságot garantál.

5. Karbantartásmentes: A belső kapcsolók és egyéb alkatrészek epoxigyantában vannak megszilárdítva, anélkül, hogy szükség lenne rá. olajozott mozgó alkatrészek, így az egész életen át tartó karbantartásmentességet érik el, csökkentve az üzemeltetési és karbantartási költségeket és a munkaterhelést.

6. Rugalmas telepítés: Kis méretű és könnyű, kényelmes szállításhoz, telepítéshez és beltéri elrendezés. A moduláris felépítés a jövőbeni bővítést is megkönnyíti.

Hol használható ez a kapcsolóberendezés?

A 12 kV-os fém szilárd szigetelésű kapcsolóberendezéseket széles körben használják olyan áramelosztási területeken, amelyek biztonságot és megbízhatóságot igényelnek és helytakarékos:

· Kereskedelmi épületek: Irodaházak, bevásárlóközpontok és szállodák földalatti áramelosztó helyiségei.

·Lakóterületek: Központi áramelosztó központok a lakóközösségeken belül.

· Ipari vállalkozások: Műhely alállomások gyárakban.

· Közcélú létesítmények: metróállomások, repülőtéri terminálok, kórházak, iskolák stb. áramelosztó rendszerei.

· Adatközpontok: Olyan helyzetekben, ahol az áramellátás nagy megbízhatósága és a magas helykihasználás szükséges.

· Új energiaterület: Beltéri állomások fotovoltaikus/szélenergia projektekhez.

A fém szilárd szigetelésű kapcsolóberendezések szabványos specifikációi

1. Névleges feszültség: 12 kV

2. Névleges áram: 630A / 1250A

3. Névleges frekvencia: 50/60Hz

4. Környezeti hőmérséklet: Beltéri -25 ℃ és 40 ℃ között; Kültéri: -35 ℃ és 40 ℃ között

5. Magasság: A szabvány legfeljebb 1000 méteres területekre vonatkozik. 1000 métert meghaladó magasságok esetén kapacitás csökkentést a szabványnak megfelelően kell végrehajtani.

6. Relatív páratartalom: Napi átlag ≤ 95% Havi átlag ≤ 90%

7. Védettség: IP4X (IP67)

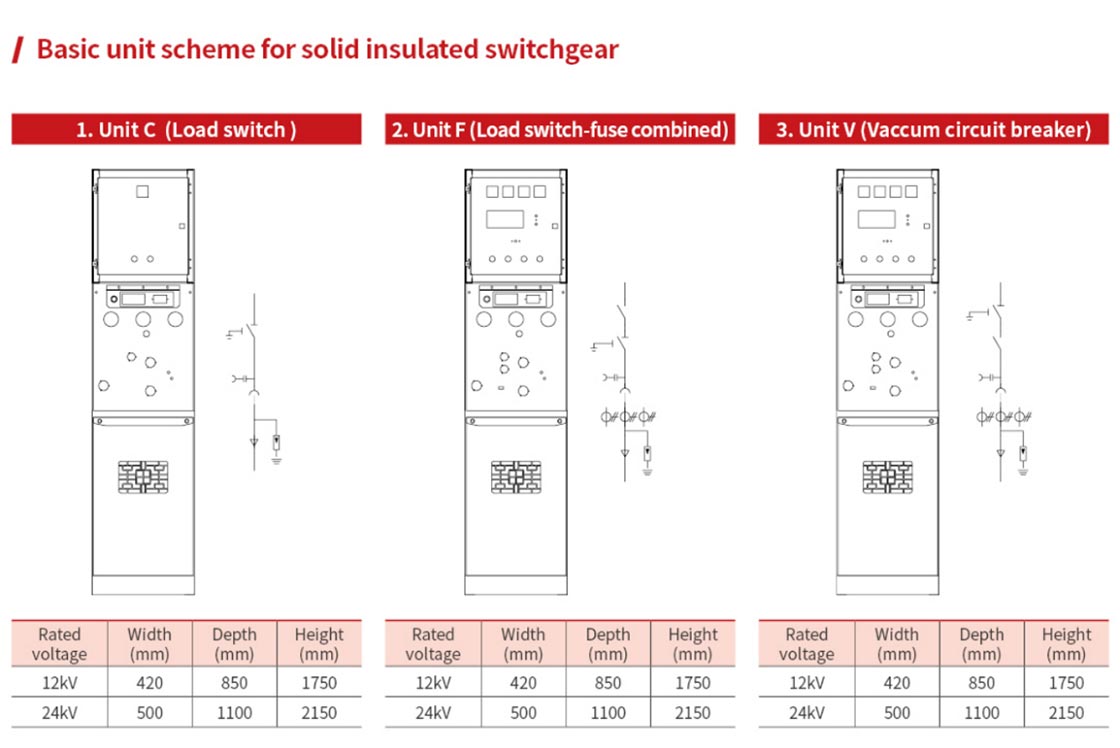

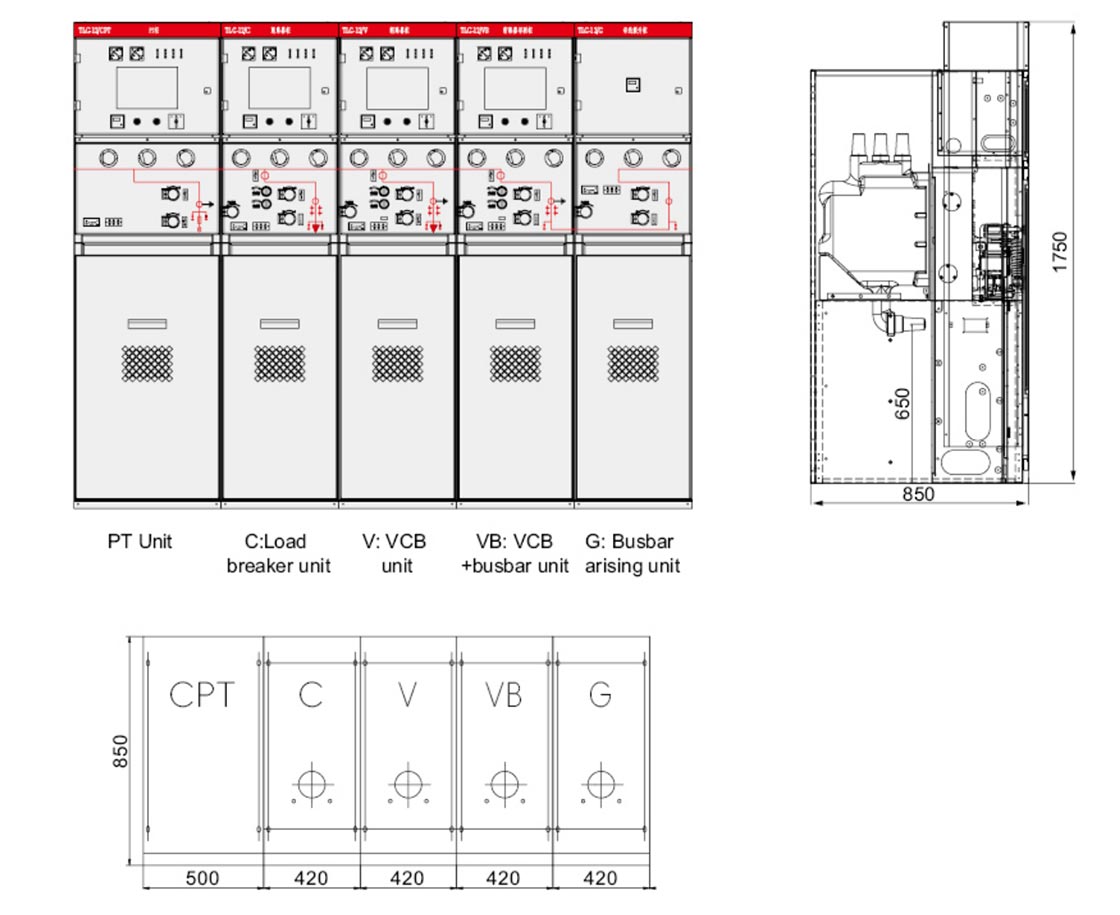

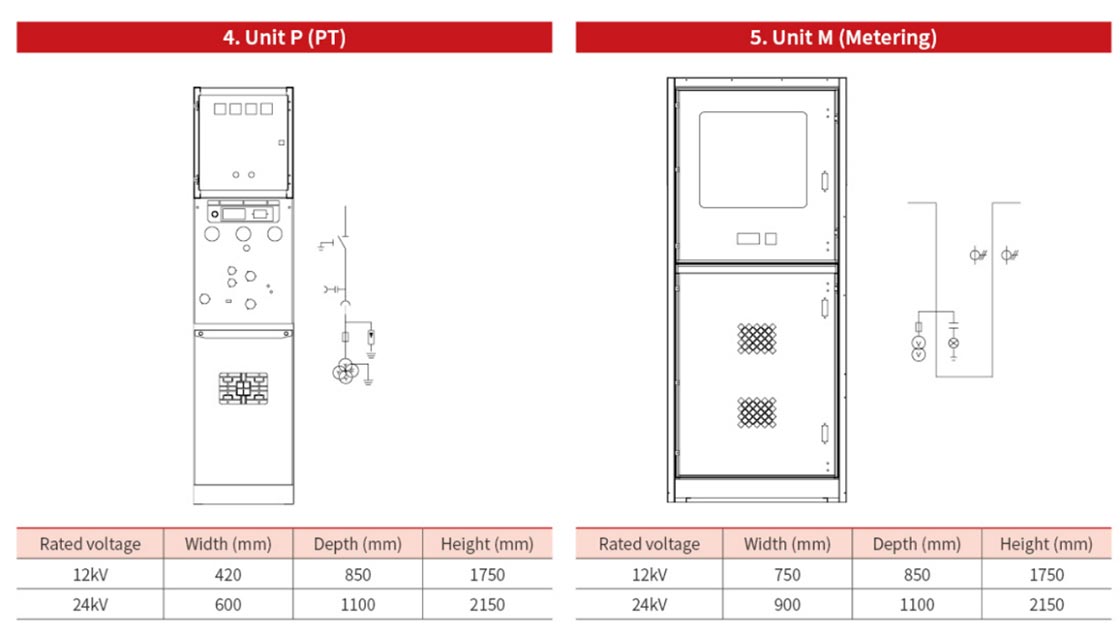

Rajz és méretek
